Allen & Heath DX 168

16 XLR Eingang / 8 XLR Ausgang 96kHz Portable DX Expander

Der DX168 ist ein robuster, tragbarer 96kHz-Expander zum Hinzufügen von Remote-E/A zu einem dLive-, Avantis- oder SQ-System oder zum AHM-64-Audiomatrixprozessor.

Jeder DX168 verfügt über 16 Mikrofonvorverstärker mit unabhängigen Phantom Power LED-Anzeigen sowie 8 XLR-Line-Outs.

Der DX168 verbindet sich über ein einziges Cat5e-Kabel über einen sicheren EtherCon-Anschluss mit dLive Surface, MixRack, SQ-Mixer, Avantis-Mixer oder Upstream DX168. Ein zweiter Sperren-EtherCon-Port ist für redundante Verbindung mit kompatibler Hardware oder für die Verkettung an einen nachgeschalteten DX168 für zusätzliche Remote-E/A vorgesehen.

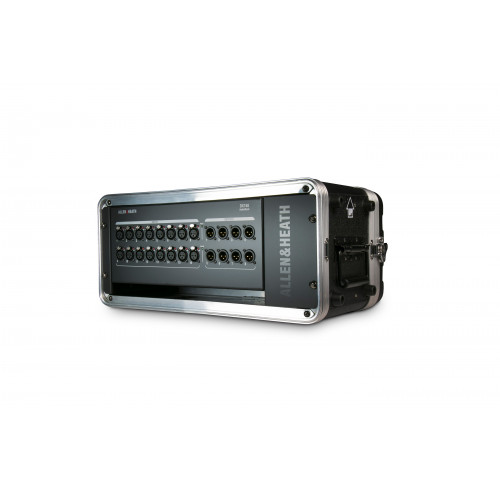

Das robuste Design des Expanders mit strapazierfähigen Gummistoßstangen ermöglicht es, ihn während der Aufführungen direkt auf dem Bühnenboden zu platziert zu haben. Mit einem Gewicht von nur 4,8 kg und einem stabilen Tragegriff bietet der DX168 den Komfort und die Portabilität, die in Vermietung, Bildung, Gotteshäusern und vielen anderen Umgebungen benötigt werden. Ein optionales 4U-Rack-Montagekit ist erhältlich, das den Einbau in industrieübliche 19-Zoll-Racks ermöglicht.

Mit dLive

Bis zu 6 DX168-Einheiten können direkt an ein dLive-System angeschlossen werden – 4 über den MixRack und 2 über das Surface – so dass zusätzlich zu den von MixRack und Surface bereitgestellten Ausgängen bis zu 96 Remote-Eingänge und 48 Remote-Ausgänge möglich sind. Weitere Geräte können über die dLive DX Link Karte oder DX Hub angeschlossen werden.

Mit Avantis

Zwei Einheiten können verkettet und direkt an einen Avantis SLink-Anschluss angeschlossen werden. Über dx Link-Karte und/oder DX Hubs können bis zu 16 DX168-Einheiten zu einem Avantis-System hinzugefügt werden.

Mit SQ

Zwei Einheiten können verkettet und direkt an einen SQ SLink-Port angeschlossen werden, wobei die optionale SLink-Karte für SQ mehr Verbindungen ermöglicht. Für ein verteilteres System kann ein DX Hub bis zu 8 DX168-Einheiten verarbeiten, die frei auf die 48 Eingangskanäle des SQ gepatcht werden können.

Mit AHM-64

Zwei Einheiten können verkettet und direkt an einen AHM-64 SLink-Anschluss angeschlossen werden. Bis zu 8 DX168-Einheiten können über einen DX Hub zu einem AHM-64-System hinzugefügt und frei auf die 64 Eingangskanäle gepatcht werden.
